Model
ET-FALSS
Thông số kỹ thuật
Kích thước (D*R*C) 2000*1000*2000mm
Đường kính chai áp dụng: φ:35~200mm H:20~320mm hoặc tùy chỉnh
Kích thước nhãn áp dụng: Độ dày 0.03~0.13mm Chiều cao 35~100mm
Nguồn điện: AC220V 50/60Hz
Đường kính ngoài tối đa của cuộn nhãn: 380mm
Đường kính trong của cuộn nhãn: 5~10mm
Tốc độ dán nhãn: 50~150 cái/phút
Trọng lượng: 300KG
Công suất: 1.5W
Độ chính xác dán nhãn: ±1mm

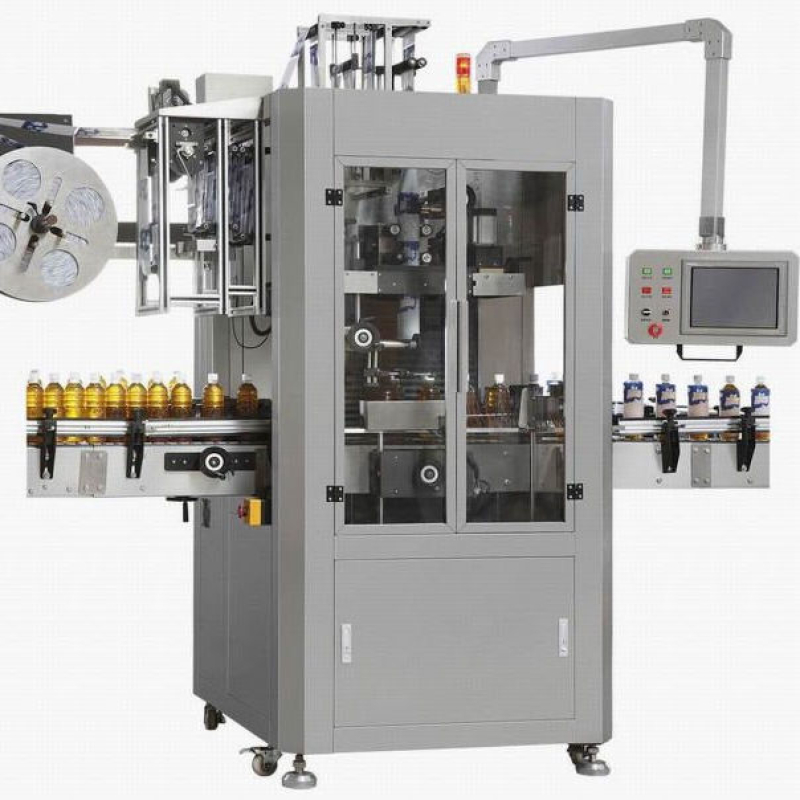

Giới thiệu sản phẩm
Máy dán nhãn là thiết bị đóng gói được sử dụng trong các ngành công nghiệp như thực phẩm và đồ uống, mỹ phẩm và dược phẩm. Nó chủ yếu được sử dụng để quấn nhãn phim co trên chai và dán chặt chúng vào thân chai thông qua co nhiệt hoặc co áp suất.
Nguyên lý hoạt động của nó là tự động chuyển nhãn tiếp theo thông qua một nhóm điều khiển servo, và đồng thời, nhóm bánh chải sẽ chải nhãn cuộn tiếp theo, sau đó đặt nhãn lên chai.
Cấu trúc của máy dán nhãn chủ yếu bao gồm các bộ phận sau:
Bộ phận nạp liệu: Động cơ cấp liệu được điều khiển bởi bộ biến tần để quay và vận chuyển vật liệu phim nhãn
Bộ phận khung mắt điện: Sử dụng mắt điện quang sợi để truyền tín hiệu, cung cấp chỉ số servo cho việc truyền tải kích thước cố định, và vị trí của mắt điện có thể điều chỉnh cao hoặc thấp.
Bộ phận truyền động: Áp dụng cơ chế cấp liệu truyền động kép, được điều khiển bởi động cơ servo phụ, dùng để cố định cột trung tâm và truyền tải công suất.
Bộ phận dao cắt: Nó sử dụng cơ chế bánh xe đồng bộ và được điều khiển bởi một động cơ servo. Khi cảm biến quang học cấp chai phát tín hiệu, động cơ cắt sẽ điều khiển lưỡi dao quay một lần để cắt nhãn.
Bộ phận bàn chải: Sử dụng cơ chế điều chỉnh đồng bộ, điều chỉnh bánh xe truyền động để tiếp xúc với các con lăn bên dưới cột trung tâm. Khi các nhãn đi qua, chúng sẽ được đưa vào chai với tốc độ nhanh hơn.
Đai ốc phân loại chai: Phân chia các chai cần dán nhãn một cách đồng đều và đưa vào nhóm chai. Tốc độ được điều khiển bởi bộ biến tần và đồng bộ với băng tải.
Mắt điện kiểm tra chai: phát hiện xem chai đã đi qua hay chưa, và khi chai đi qua, nó sẽ phát tín hiệu để làm cho lưỡi cắt bắt đầu quay. Vị trí bên trái và bên phải có thể được điều chỉnh.
Băng tải: Sử dụng bộ chuyển đổi tần số để điều chỉnh tốc độ của băng tải sao cho phù hợp với tốc độ thích hợp cho các công suất sản xuất khác nhau.
Bộ phận kiểm soát chai: Áp dụng truyền động đồng bộ ở cả hai bên, với một bánh tay để điều chỉnh chiều cao của nhãn và định vị kẹp chai, nhằm ngăn chặn rung lắc và kiểm soát chiều cao của nhãn trong quá trình vận chuyển chai. Tốc độ được điều khiển bởi bộ chuyển đổi tần số và đồng bộ với băng tải.
Các bộ phận sau:
Bộ phận nạp liệu: Động cơ cấp liệu được điều khiển bởi bộ biến tần để quay và vận chuyển vật liệu phim nhãn
Bộ phận khung mắt điện: Sử dụng mắt điện quang sợi để truyền tín hiệu, cung cấp chỉ số servo cho việc truyền tải kích thước cố định, và vị trí của mắt điện có thể điều chỉnh cao hoặc thấp.
Bộ phận truyền động: Áp dụng cơ chế cấp liệu truyền động kép, được điều khiển bởi động cơ servo phụ, dùng để cố định cột trung tâm và truyền tải công suất.
Bộ phận dao cắt: Nó sử dụng cơ chế bánh xe đồng bộ và được điều khiển bởi một động cơ servo. Khi cảm biến quang học cấp chai phát tín hiệu, động cơ cắt sẽ điều khiển lưỡi dao quay một lần để cắt nhãn.
Bộ phận bàn chải: Sử dụng cơ chế điều chỉnh đồng bộ, điều chỉnh bánh xe truyền động để tiếp xúc với các con lăn bên dưới cột trung tâm. Khi các nhãn đi qua, chúng sẽ được đưa vào chai với tốc độ nhanh hơn.
Đai ốc phân loại chai: Phân chia các chai cần dán nhãn một cách đồng đều và đưa vào nhóm chai. Tốc độ được điều khiển bởi bộ biến tần và đồng bộ với băng tải.
Mắt điện kiểm tra chai: phát hiện xem chai đã đi qua hay chưa, và khi chai đi qua, nó sẽ phát tín hiệu để làm cho lưỡi cắt bắt đầu quay. Vị trí bên trái và bên phải có thể được điều chỉnh.
Băng tải: Sử dụng bộ chuyển đổi tần số để điều chỉnh tốc độ của băng tải sao cho phù hợp với tốc độ thích hợp cho các công suất sản xuất khác nhau.
Bộ phận kiểm soát chai: Áp dụng truyền động đồng bộ ở cả hai bên, với một bánh tay để điều chỉnh chiều cao của nhãn và định vị kẹp chai, nhằm
